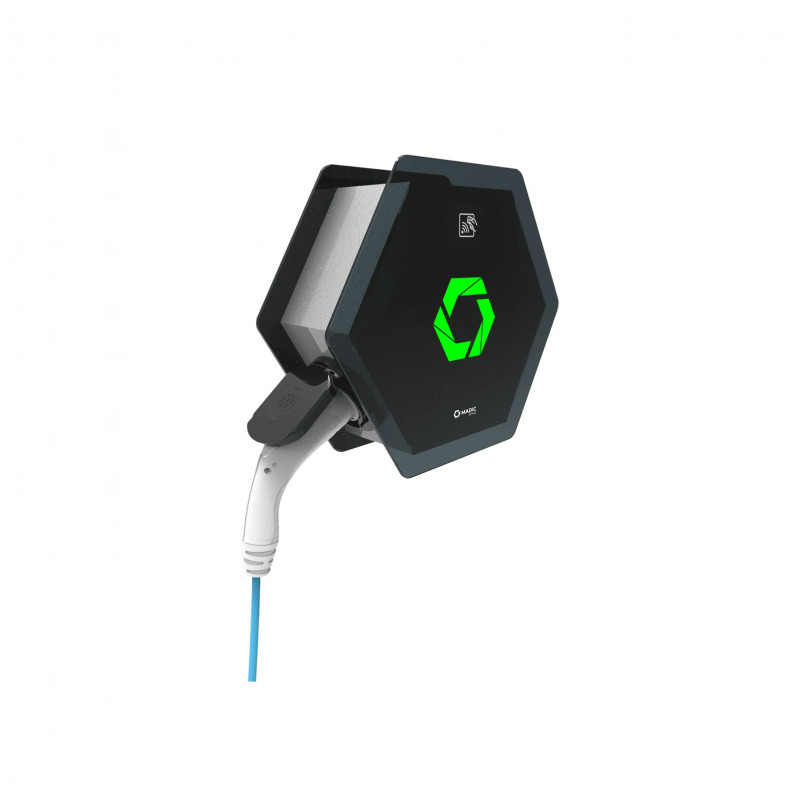

PULSE WB AC
Smart
Via l’OCPP 1.6 et des profils de charge particuliers, la Pulse WB-AC permet une gestion dynamique de la charge et un fonctionnement en grappe.
Fiable
Avec son design novateur qui fait écho à sa conception française, la Pulse WB-AC est une borne de recharge dotée de compteurs MID pour une mesure précise de la charge.
Évolutive
Murale ou sur pied, cette borne dotée d’un lecteur RFID est compatible avec tous les superviseurs du marché. Connectée en Ethernet ou via un routeur 4G, elle permet de remonter toutes les informations liées à la charge.
Caractéristiques phares
- Puissances disponibles de 3 à 22 kW
- Lecteur de badge RFID inclus sur tous les modèles

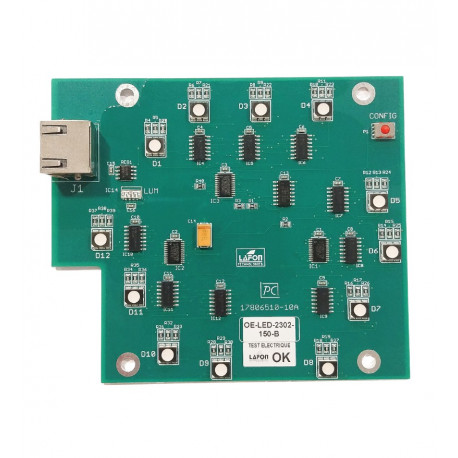

- Interface LED avec une intensité lumineuse personnalisable
- Smart charging via l’OCPP 1.6 et ISO 15118
- Gestion en grappe pour une meilleure répartition de la puissance de la charge
- Produit conçu, développé et fabriqué en France
CARACTÉRISTIQUES TECHNIQUES
PARCOURS UTILISATEUR
- Écran couleur tactile 10 pouces ultra-résistant
- 4 langues disponibles en standard

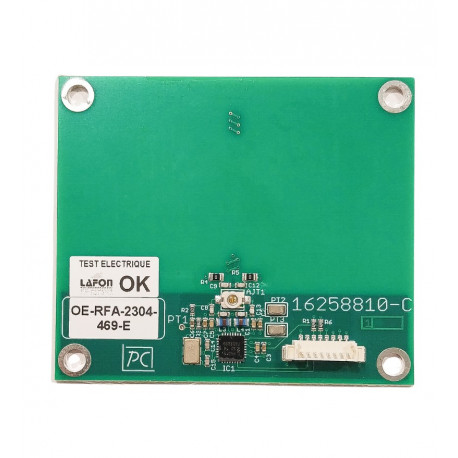

- Lecteur de badge RFID ISO14443A et 14443B MIFARE
- Lecteur de carte bancaire disponible en option
PRISES

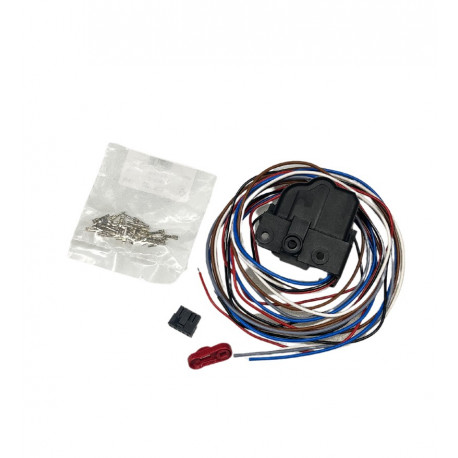

- 1 prise Type 2S (Normalisée véhicules électriques) verrouillable
- 1 prise Type E/F (brochage domestique) en option

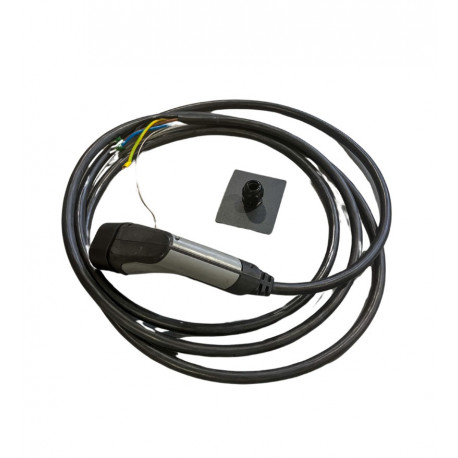

- Option câble attaché
COMPOSANTS
- 1 contacteur 40A
- 1 disjoncteur 16A pour la prise E/F (si configuration E/F)
MESURE
- 1 compteur MID (monophasé ou triphasé selon version) en option
- Conforme Classe 1 énergie active IEC 62053-21
- Classe 1 énergie active CEI 61557-12
- Class B énergie active EN 50470-3
OPTIONS COMMUNICATION /SUPERVISION
- OCPP 1.5 / 1.6 évolutif 2.0
- Routeur 4G
- ISO 15118 PLUG & CHARGE
DIMENSIONS (HxLxP) mm
- WB-AC standard : 400x455x155 mm
POIDS
- WB-AC standard : 8,5 kg
SPÉCIFICATIONS TECHNIQUES
- Courant nominal : 32A
- Tension nominale : 230V AC Mono ou 400 V AC Tri
- Fréquence : 50 Hz
- Température de fonctionnement : - 25°c + 40°c
- Protocoles communication : OCPP 1.5/1.6 évolutif 2.0 – ISO 15118 PLUG & CHARGE
- Modes de charge : 1 - 2 - 3
- Communication : Modem 4G & Ethernet
- Degré de protection : IP54
- Résistance mécanique : IK10
- Carroserie en aluminium

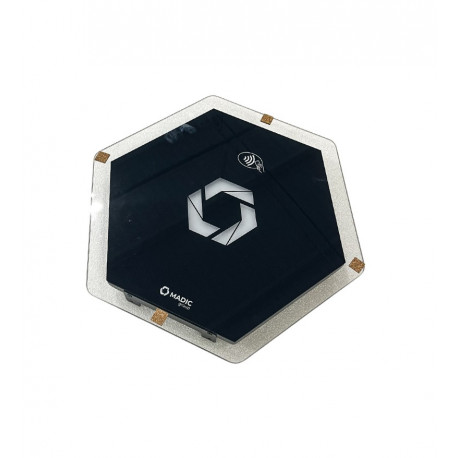

- Façade en verre trempé sérigraphié
- Couleurs : Carroserie en aluminium RAL 7016
- Verre sérigraphié RAL 7016 et logos en RAL 9016
- Fixation : murale ou sur pied
NORMES
- IEC 61851-1 2002; 2012 Système de charge conductive pour véhicules électriques
- IEC 62196-2 Fiches, socles de prise de courant pour véhicules électriques
- EN 60439-1 Ensemble d’appareillage à basse tension
- EN 60204-1 Sécurité des machines - équipement électrique des machines
- Déclaration de conformité UE
- Matériel à installer selon la norme NFC 15-100
PULSE WB-AC 22 kW PRISE T2S MID OCPP
REF : WB100000Borne 1 point de charge 22 kW prise T2S avec compteur MID AC et communication OCPP 1.6 JSON.
Paramétrage supervision sur site par l'installateur.
Précommande
Pièces détachées PULSE WB AC
Alimentation MDR-60-24V
REF : 04709405PRAlimentation 24V
Disjoncteur 1P N 16A COURBE C - Schneider
REF : 04709922
Contacteur 4P - 40A - cde 24V - Schneider
REF : 04710315PRContacteur triphasé
Compteur MID 230V monophasé 45A - Schneider
REF : 05940401PRCompteur certifié MID pour le comptage de l'énergie AC en monophasé

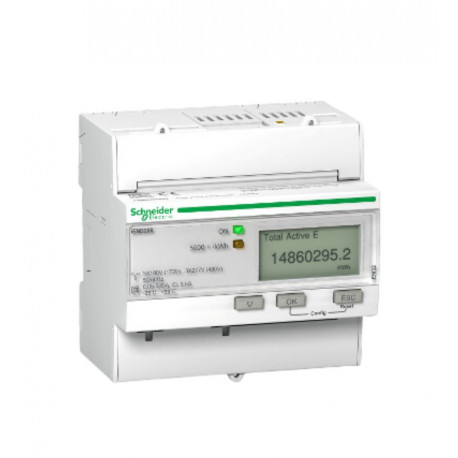

Compteur MID 380V triphasé 63A - Schneider
REF : 05940402PRCompteur certifié MID pour le comptage de l'énergie AC en triphasé
