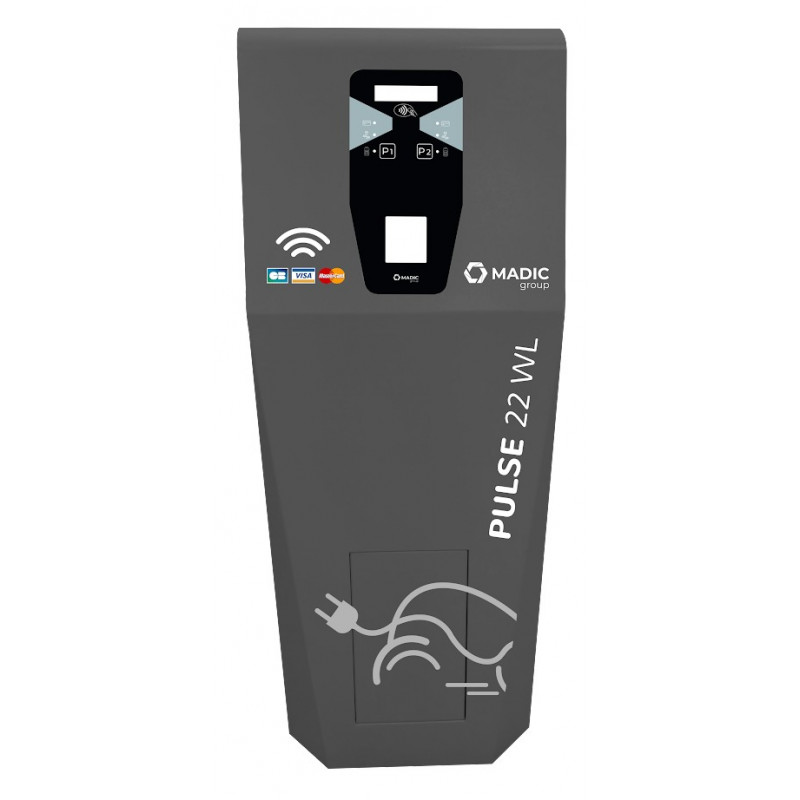

PULSE 22 WL Gen 1
Design
La borne de charge pour véhicules électriques Pulse 22 WL, intègre toutes les contraintes d’un mobilier urbain, grâce à son design innovant.
Accélérée
Idéale pour être implantée sur la voirie, la borne Pulse 22 WL est équipée de deux points de charge sécurisés, qui permettent une distribution simultanée de 3 à 44 kW. Ce chargeur VE de dernière génération est prédisposé pour recevoir du paiement NFC et/ou des radars de détection véhicule.
Options
- Paiement sans contact NFC
- Personnalisation de la borne : logos, stickers, couleur
- Radar de présence de véhicule
- Finition toit en verre
- Signature lumineuse
Caractéristiques phares
- Charge accélérée 3-22kW
- Charge simultanée - 2 véhicules
- Trappes d’accès aux prises verrouillables
- Intégration du point de livraison (ENEDIS)
- Personnalisable : couleur, logo, ...
- Prédisposition pour intégrer lecteur CB NFC
CARACTÉRISTIQUES TECHNIQUES
BORNE DE CHARGE
- Indice de protection de niveau IK10
- Conformité avec la norme PMR
- Guidage lumineux de l’état du point de charge

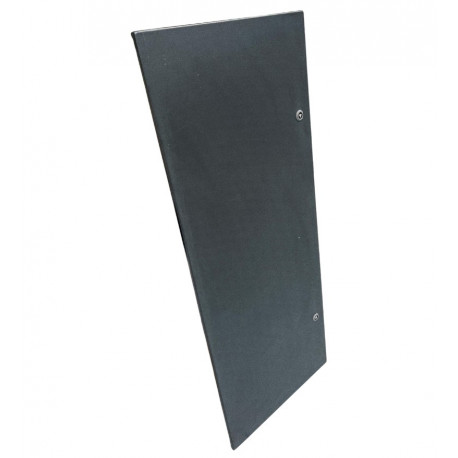

- Grande porte arrière donnant un accès optimisé pour la maintenance des organes de la borne
PARCOURS UTILISATEUR
- Identification par badge et carte RFID

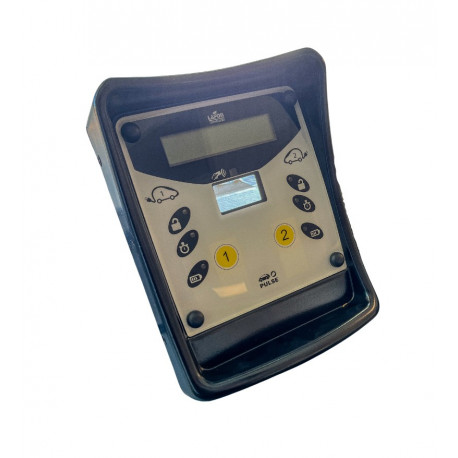

- Écran LCD rétroéclairé + sélection des prises par touches tactiles
PRISES

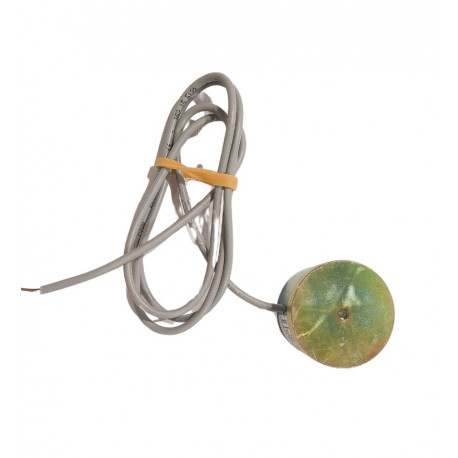

- Trappes à verrouillage magnétique

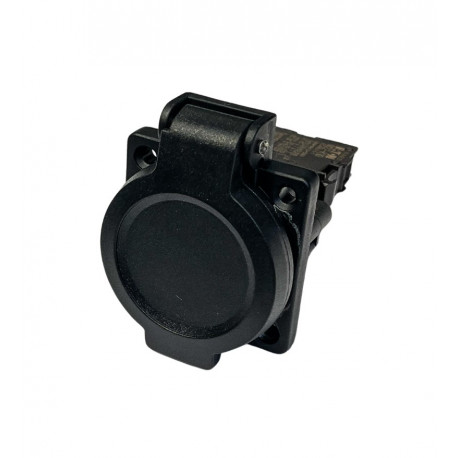

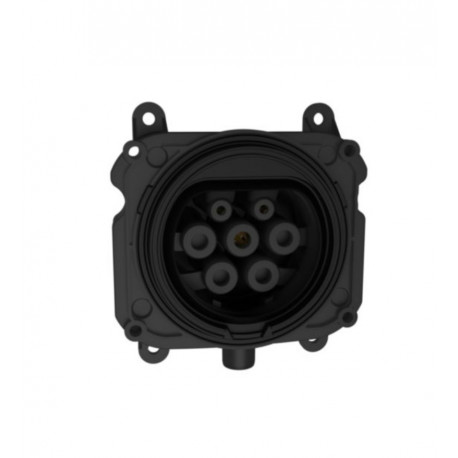

- 2 prises E/F
- 2 prises type 2S
POIDS
- Pulse 22 WL : 60 kg
SPÉCIFICATIONS TECHNIQUES
- Courant nominal : 2x32A
- Tension nominale : 400VAC Tri ou 230VAC Mono
- Fréquence : 50-60Hz
- Tension d’isolement : 2000V
- Trappes verrouillables
- Température de fonctionnement : -25°C à +50°C
- Degré de protection : IP54 - IK10
- Protocoles communication
OCPP 1.5/1.6 évolutif 2.0 - Fixation : Au sol par chevilles chimiques (non fournies) L’entraxe 200x200 est compatible avec les plots bétons normalisés
- Matière de la tôlerie : Corps aluminium - trappes inox peintes
- Modes de charge : 1 - 2 - 3
- Communication : Modem 4G & Ethernet
NORMES
- NF EN 61851-1:2012 Système de charge conductive pour véhicules électriques
- NF EN 61851-22:2002 Système de charge conductive pour véhicules électriques - Partie 22 : Borne de charge conductive en courant alternatif pour véhicules électriques
- NFC 15-100 Sécurité des installations électriques
- Certification CE
- NFC 17200 Installations électriques extérieures
- EN 60 529 Protection contre les poussières et les jets d’eau de toutes directions à la lance.
- Label ZE / EV Ready 1.2
- Directive européenne RoHS2 (2011/65/UE) Limiter l’utilisation de substances dangereuses dans les équipements électriques et électroniques.
- Paiement NFC PCI PTS 3.0, EMV L1/L2 et GIE Cartes Bancaires/IP 65 et IK10
Pièces détachées PULSE 22 WL Gen 1

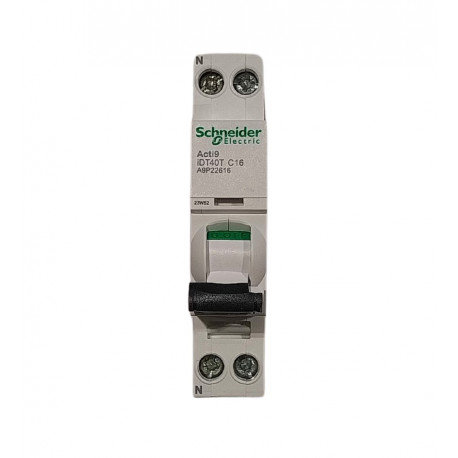

Disjoncteur 1P N 16A COURBE C - Schneider
REF : 04709922
Différentiel 4P 40A 400V 30mA type B - Schneider
REF : 04710076PR

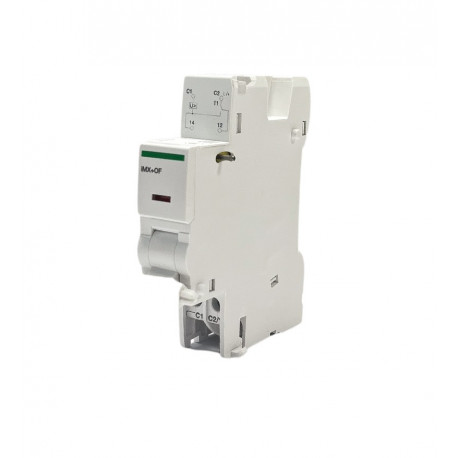

DECLENCHEUR IMX 24VDC OF - Schneider
REF : 04710009PR
Lecteur code barre PULSE
REF : 17800220PR

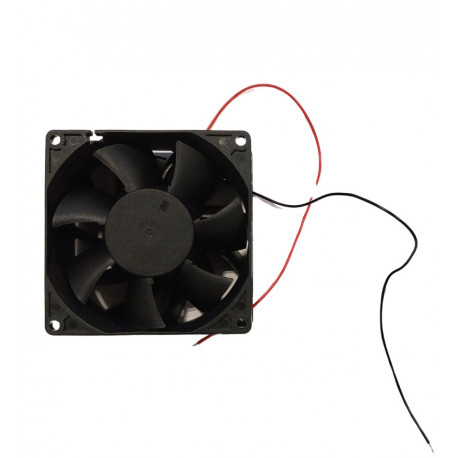

Ventilateur sans support
REF : 17806320

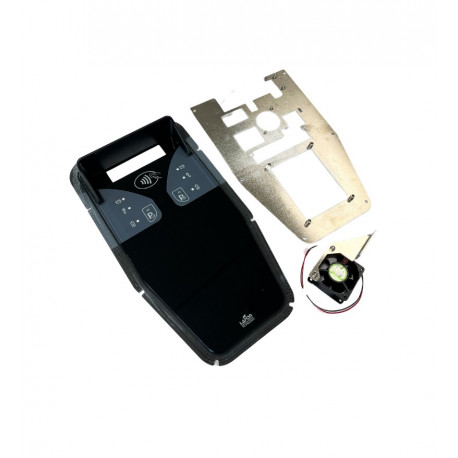

Kit rétrofit complet écran - Pulse 22 WL
REF : 17805350
Contacteur DT 40A TEP (Alim T2 T3 ) - Schneider
REF : 04709917
Déclencheur MX 24VDC OF
REF : 04710324PR
Lecteur bancaire SELF 2000
REF : 05940616PR

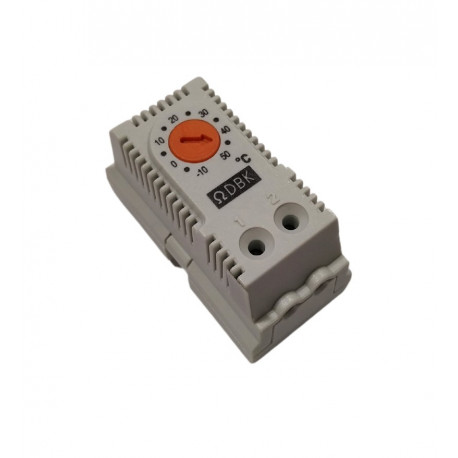

Thermostat 220VAC 800W
REF : 04709653PR

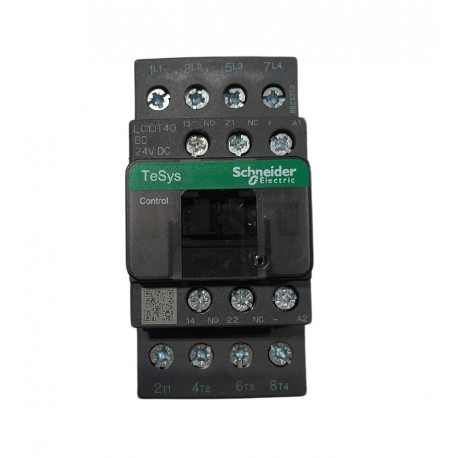

Contacteur 4P - 40A - cde 24V - Schneider
REF : 04710315PRContacteur triphasé
Condensateur EPCOS
REF : 05939655PR
