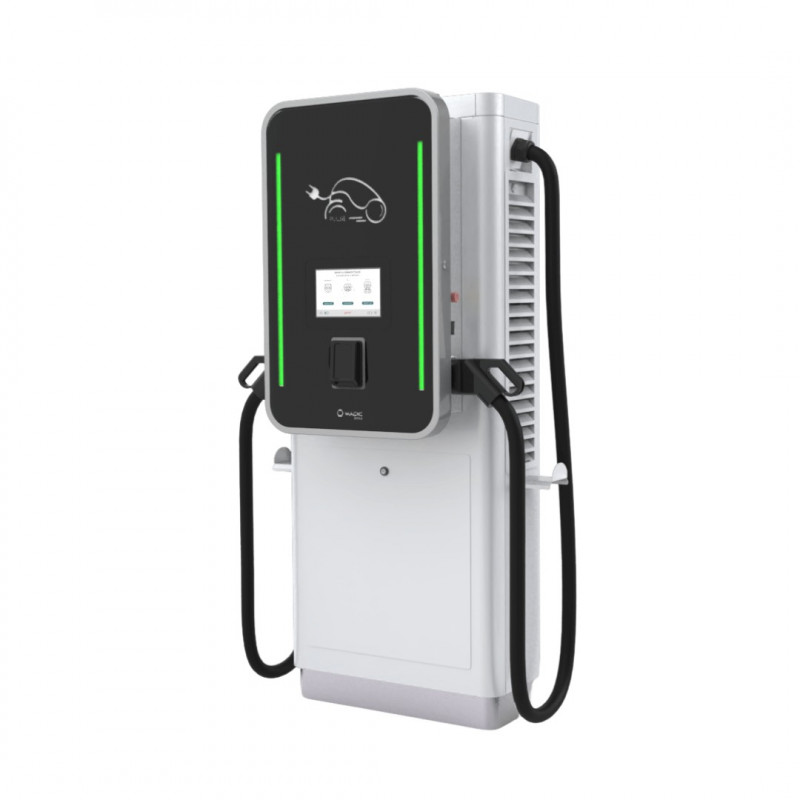

PULSE 20 - 80

Compacité

La borne Pulse 20-80 a été conçue pour être ultracompacte. Elle peut être installée facilement en voirie, sur les parkings de magasins et d’entreprises.

Innovation

La borne Pulse 20-80 répond aux dernières normes de communication et aux exigences métrologiques. Equipée d’un écran tactile, elle a été conçue pour faciliter la recharge auprès des usagers.

Charge simultanée

Grâce à une conception modulaire, la borne Pulse 20- 80 peut délivrer jusqu’à 2 x 40 kW en simultanée.

Caractéristiques phares

  • Évolutive de 20 kW à 80 kW
  • Charge simultanée jusqu’à 3 véhicules (2 x DC + 1 x AC)
  • Compatible ISO 15118 PLUG&CHARGE et SMARTCHARGING
  • Solution de paiement carte bancaire
  • Écran tactile couleur
  • Conforme aux exigences métrologiques
  • Accès facilité pour la maintenance
Demander un devis Fiche produit

CARACTÉRISTIQUES TECHNIQUES

PARCOURS UTILISATEUR

  •  Écran couleur tactile 10 pouces ultra-résistant
  • 4 langues disponibles en standard
  • Lecteur de badge RFID ISO14443A et 14443B MIFARE
  • Lecteur de carte bancaire disponible en option

CABLES

  • 2 câbles DC au choix : COMBO 2 / CHAdeMO
  • Longueur utile des câbles : 3,5 m en standard / 5m en option
  • Système de rappel de câble
  • 1 prise Type 2S (normalisée véhicules électriques) en option

COMPOSANTS ELECTRIQUES

  • Protections différentielles type B 40A 30 mA pour prise T2
  • Disjoncteur triphasé intégré
  • 1 parafoudre
  • 1 arrêt d’urgence en option

MESURE

  • 1 compteur MID AC
  • 1 compteur DC certifié par le LNE par câble DC

COMMUNICATION /SUPERVISION

  • OCPP 1.6 JSON évolutif 2.0
  • Routeur 4G
  • ISO 15118 PLUG & CHARGE

SPÉCIFICATIONS TECHNIQUES

  • Tension & courant d’entrée :
    Tension nominale (U) : 400V Tri
    Courant nominal (I) : 200A
  • Tension de sortie :
    CHAdeMO : 1000V DC
    COMBO 2 : 1000V DC
    T2 : 400V triphasé AC
  • Courant de sortie :
    CHAdeMO : 133A pour 40 kW / 200A pour 80 kW
    COMBO 2 : 133A pour 40 kW / 266A pour 80 kW
    Prise T2S : 32A
  • Puissance de sortie : jusqu’à 80 kW DC & 22 kW AC
  • Puissance de sortie par module : 40 kW DC
  • Système neutre : TT ou TN
  • Résistance altitude : 2000m
  • Degré de protection : IP54
  • Résistance mécanique : IK10
  • Température de fonctionnement : -25 à +50°C
  • Matière enveloppe : acier électrozingué peint
  • Protocoles communication : COMBO 2, CHAdeMO

NORMES

  • Certification UE
  • IEC 61851-1:2019 Système de charge conductive pour véhicules électriques
  • IEC 61851-23:2014 Système de charge conductive pour véhicule électrique - Partie 23 : borne de charge en courant continu pour véhicules électriques
  • Paiement NFC PCI 5,0 EMV L1/L2 et GIE Cartes bancaires
