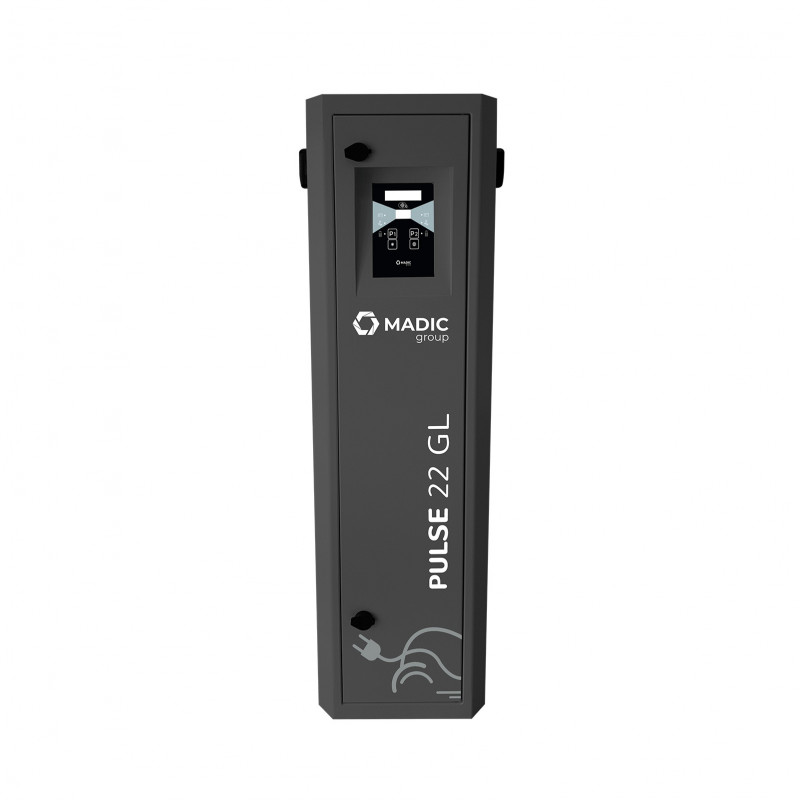

PULSE 22 GL Gen 1
Design
La borne de charge Pulse 22 GL, est reconnue sur le marché pour sa compacité et sa robustesse.
Économique
Sa conception modulaire permet de répondre aux contraintes réglementaires et économiques à l’international.
Intéropérabilité
La Pulse 22 GL est aussi bien adaptée pour une utilisation sur sites privatifs, parking de magasin et/ou en voirie.
Caractéristiques phares
- Économique
- Universelle
- Modulaire
- 2 charges simultanées
- Connexion supervision en 4G
CARACTÉRISTIQUES TECHNIQUES
BORNE DE CHARGE
- Indice de protection de niveau IK10
- Conforme avec la norme PMR
- Guidage lumineux de l’état du point de charge
- Accès maintenance en façade
PARCOURS UTILISATEUR
- Identification par badgee et carte RFID
- Écran LCD rétroéclairé + sélection des prises par touches tactiles
PRISES

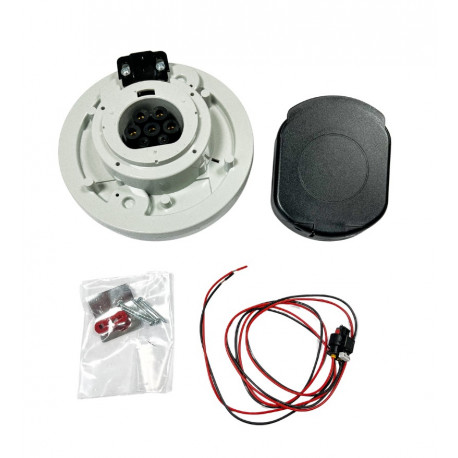

- 2 prises type 2S
OPTIONS

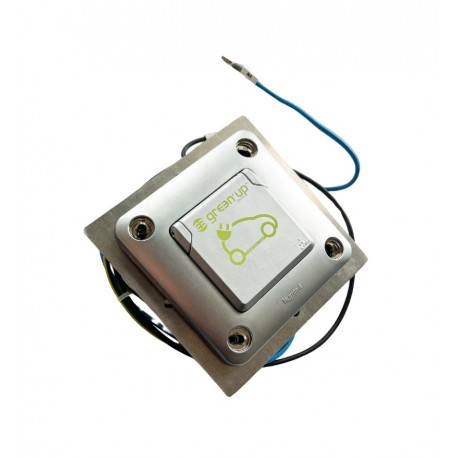

- 2 prises E/F
- Kit Connexion OCPP Ethernet
- Routeur 4G • Protection Différentielle type B
- Kit chaufferette (grand froid) • Kit détection VE par boucle de courant
SPÉCIFICATIONS TECHNIQUES
- Courant nominal : 2x32A
- Tension nominale : 400VAC Tri ou 230VAC Mono
- Fréquence : 50-60Hz
- Tension d’isolement : 2000V
- Prises Type 2
- Température de fonctionnement : -25°C à +45°C
- Degré de protection : IP54 - IK10
- Protocoles communication : OCPP 1.5/1.6 évolutif 2.0
- Fixation : Au sol par chevilles chimiques (non fournies)
- Matière de la tôlerie : Corps aluminium
- Modes de charge : 1 - 2 - 3

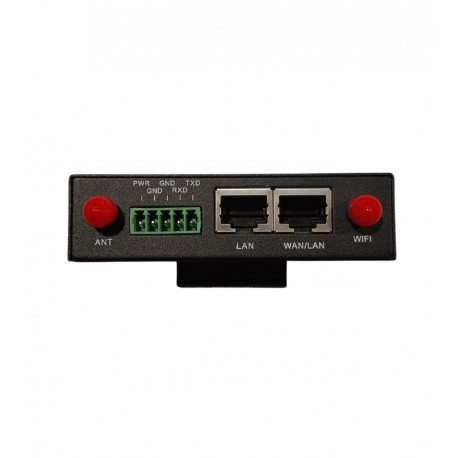

- Communication : Routeur 4G & Ethernet
NORMES
- IEC 61851-1 Système de charge conductive pour véhicules électriques
- IEC 62196-2 Fiches, socles de prise de courant pour véhicules électriques
- EN 60439-1 Ensemble d’appareillage à basse tension
- EN 60204-1 Sécurité des machines - équipement électrique des machines
- Certification CE
Pièces détachées PULSE 22 GL Gen 1
Commande 24V - Contacteur KA1 KA2
REF : 05939693

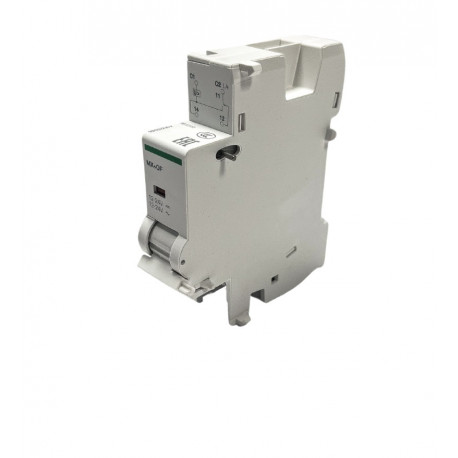

Déclencheur MX 24VDC OF
REF : 04710324PR

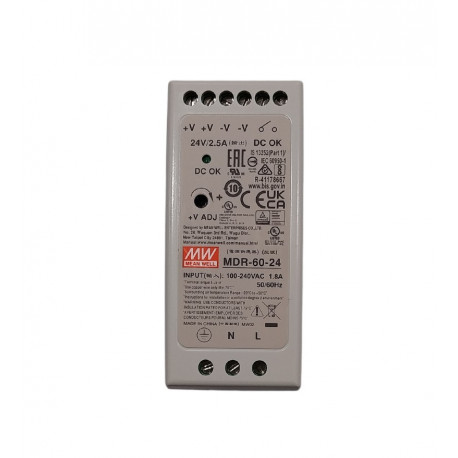

Alimentation MDR-60-24V
REF : 04709405PRAlimentation 24V
Condensateur EPCOS
REF : 05939655PR

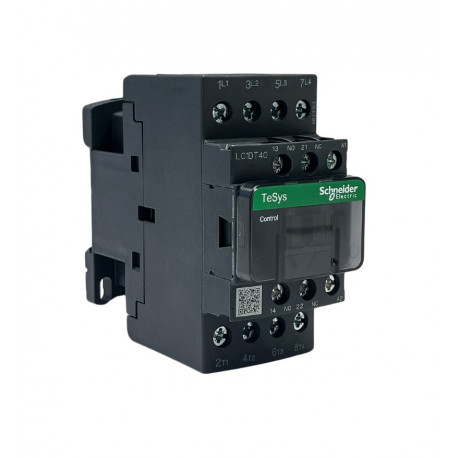

Contacteur DT 40A TEP (Alim T2 T3 ) - Schneider
REF : 04709917

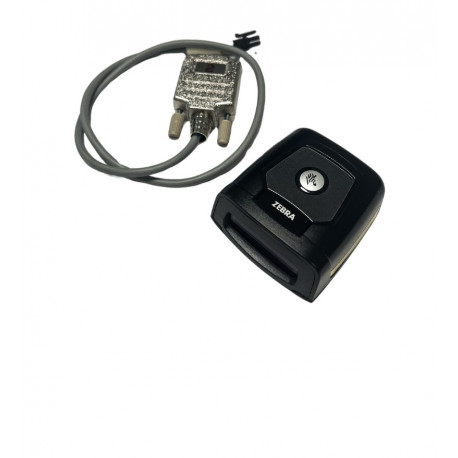

Lecteur code barre PULSE
REF : 17800220PR

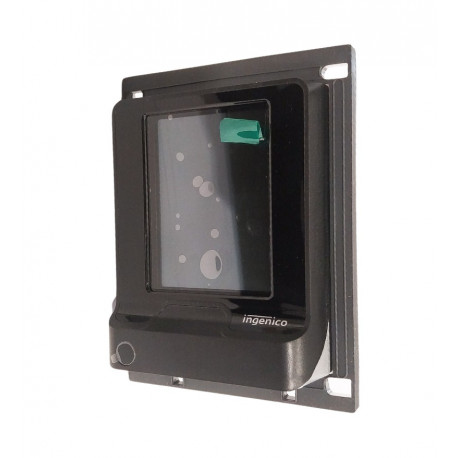

Lecteur bancaire SELF 2000
REF : 05940616PR

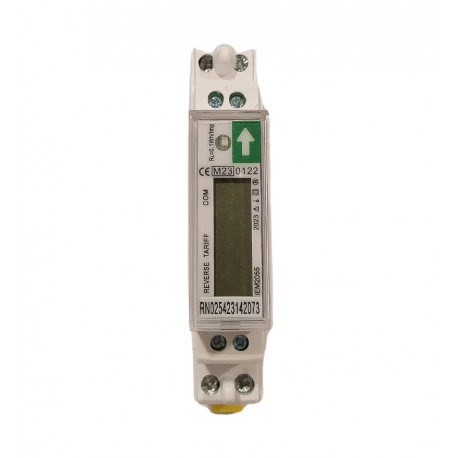

Compteur MID 230V monophasé 45A - Schneider
REF : 05940401PRCompteur certifié MID pour le comptage de l'énergie AC en monophasé

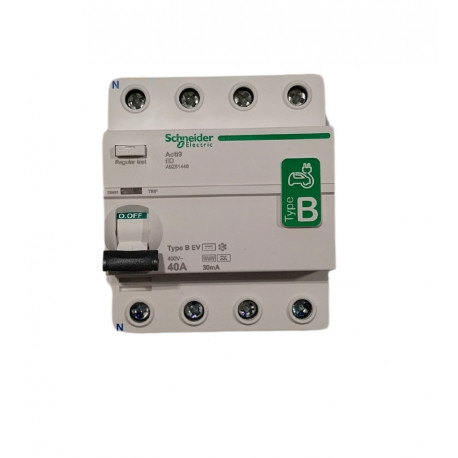

Différentiel 4P 40A 400V 30mA type B - Schneider
REF : 04710076PR
